静态混合管
具有快速高效,低能耗的管道螺旋混合。对于两种介质的混合时间短,扩散效果达90%以上。可节省药剂用量约20~30%。而且结构简单占,地面积小。采用玻璃钢材质具有加工方便,坚固耐用耐腐蚀等优点。每节混合器有一个180°扭曲的固定螺旋叶片,分左旋和右旋两种。相邻两节中的螺旋叶片旋转方向相反,并相错90°。为便于安装螺旋叶片,筒体做成两个半圆形,两端均用法兰连接,筒体缝隙之间用环氧树脂粘合,保证其密封要求。混合器的螺旋叶片不动,仅是被混合的物料或介质的运动,流体通过它除产生降压外,它不用外部能源。主要是流动分割、径向混合、反向旋转,两种介质不断激烈掺混扩散,达到混合目的。

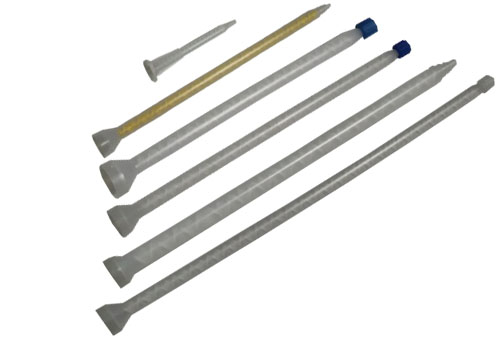

静态混合管计量可以接器,混合器,点胶机连接,也可接双组分卡筒,静态混合嘴使双组份材料混合均匀,避免了粗燥的手动混合。
钟形接嘴是材料进入混合嘴入口端,适用于所有计量混合机器材料出口连接。静态混合嘴里面的基节是由高等级聚缩醛数值制成,可承受计量混合机器导致的高压,静态混合器的外壳有聚丙烯制造。
产品编号表示钟型接口的内径和元件的数
量。例如: MT05-24 = 16.7mm 钟型接口, 5mm内径, 24 个转接头。 MT05-24LL混合单元相同,但适合转接头。
内径大小 | 外径大小 | 混合嘴长度 | ||||||
---|---|---|---|---|---|---|---|---|
产品编号 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 混合单元 | 容量(ml) |
MT05-24 | 0.197 | 5.00 | 0.315 | 8.00 | 5.870 | 149 | 24 | 2.3 |
MT05-24LL | 0.197 | 5.00 | 0.315 | 8.00 | 5.870 | 149 | 24 | 2.3 |
MT05-32 | 0.197 | 5.00 | 0.315 | 8.00 | 7.400 | 188 | 32 | 2.8 |
MT05-32LL | 0.197 | 5.00 | 0.315 | 8.00 | 7.400 | 188 | 32 | 2.8 |
MT06-24 | 0.250 | 6.35 | 0.394 | 10.00 | 7.320 | 186 | 24 | 4.2 |
MT06-24LL | 0.250 | 6.35 | 0.394 | 10.00 | 7.320 | 186 | 24 | 4.2 |
MT06-32 | 0.250 | 6.35 | 0.394 | 10.00 | 9.252 | 235 | 32 | 6.6 |
MT06-32LL | 0.250 | 6.35 | 0.394 | 10.00 | 9.252 | 235 | 32 | 6.6 |
MT06-48 | 0.250 | 6.35 | 0.413 | 10.50 | 13.150 | 334 | 48 | 10.0 |
MT06-48LL | 0.250 | 6.35 | 0.413 | 10.50 | 13.150 | 334 | 48 | 10.0 |
MT06-56 | 0.250 | 6.35 | 0.413 | 10.50 | 14.882 | 378 | 56 | 11.0 |
MT06-56LL | 0.250 | 6.35 | 0.413 | 10.50 | 14.882 | 378 | 56 | 11.0 |
MT08-24 | 0.315 | 8.00 | 0.472 | 12.00 | 8.780 | 223 | 24 | 8.5 |
MT08-24LL | 0.315 | 8.00 | 0.472 | 12.00 | 8.780 | 223 | 24 | 8.5 |
MT08-32 | 0.315 | 8.00 | 0.472 | 12.00 | 11.300 | 287 | 32 | 11.5 |
MT08-32LL | 0.315 | 8.00 | 0.472 | 12.00 | 11.300 | 287 | 32 | 11.5 |
MT10-24 | 0.394 | 10.00 | 0.551 | 14.00 | 10.870 | 276 | 24 | 16.0 |
MT10-24LL | 0.394 | 10.00 | 0.551 | 14.00 | 10.870 | 276 | 24 | 16.0 |
MT10-32 | 0.394 | 10.00 | 0.551 | 14.00 | 13.860 | 352 | 32 | 23.0 |
MT10-32LL | 0.394 | 10.00 | 0.551 | 14.00 | 13.860 | 352 | 32 | 23.0 |
MT13-24 | 0.512 | 13.00 | 0.669 | 17.00 | 11.535 | 293 | 24 | 27.0 |
MT13-24LL | 0.512 | 13.00 | 0.669 | 17.00 | 11.535 | 293 | 24 | 27.0 |
MT13-32 | 0.512 | 13.00 | 0.669 | 17.00 | 14.921 | 379 | 32 | 4.5 |
MT13-32LL | 0.512 | 13.00 | 0.669 | 17.00 | 14.921 | 379 | 32 | 4.5 |
MT13-24-L | 0.512 | 13.00 | 0.669 | 17.00 | 13.800 | 350 | 24 | 27.0 |
MT13-32-L | 0.512 | 13.00 | 0.669 | 17.00 | 17.756 | 451 | 32 | 34.5 |
MT1012-0832 | 0.394-0.315 | 10.00-8.00 | 0.551-0.472 | 14.00-12.00 | 16.102 | 409 | 12+32 | 19.0 |
MT1312-1032 | 0.512-0.394 | 13.00-10.00 | 0.669-0.551 | 17.00-14.00 | 19.646 | 499 | 12+32 | 37.5 |
配 件 | 转接头 | ||
---|---|---|---|
喷嘴固定螺母 | 描述 | 产品编号 | 混合器规格 |
UM08-PA | ID 5-8mm螺母 | LA05-00 (白色) | 5mm |
UM10-PA | ID 10mm螺母 | LA06-08 (灰色) | 6 & 8mm |
UM13-PA | ID 13mm螺母 | LA10-00 (黑色) | 10mm |
UM10-14-PA | ID 5-10mm螺母 | ||
UM13-14-PA | ID 13mm灰色螺母 |
